どうも、侍(てんちょー)です！

今回は当店初の製作依頼品、YounglingSlayerをご紹介いたします！ShadowfoilPropsさんが販売しているDIYキットですね。

箱はこんな感じです。シンプルでかっこいい！名前は面白いけど(笑)

有名なミームですね(笑)

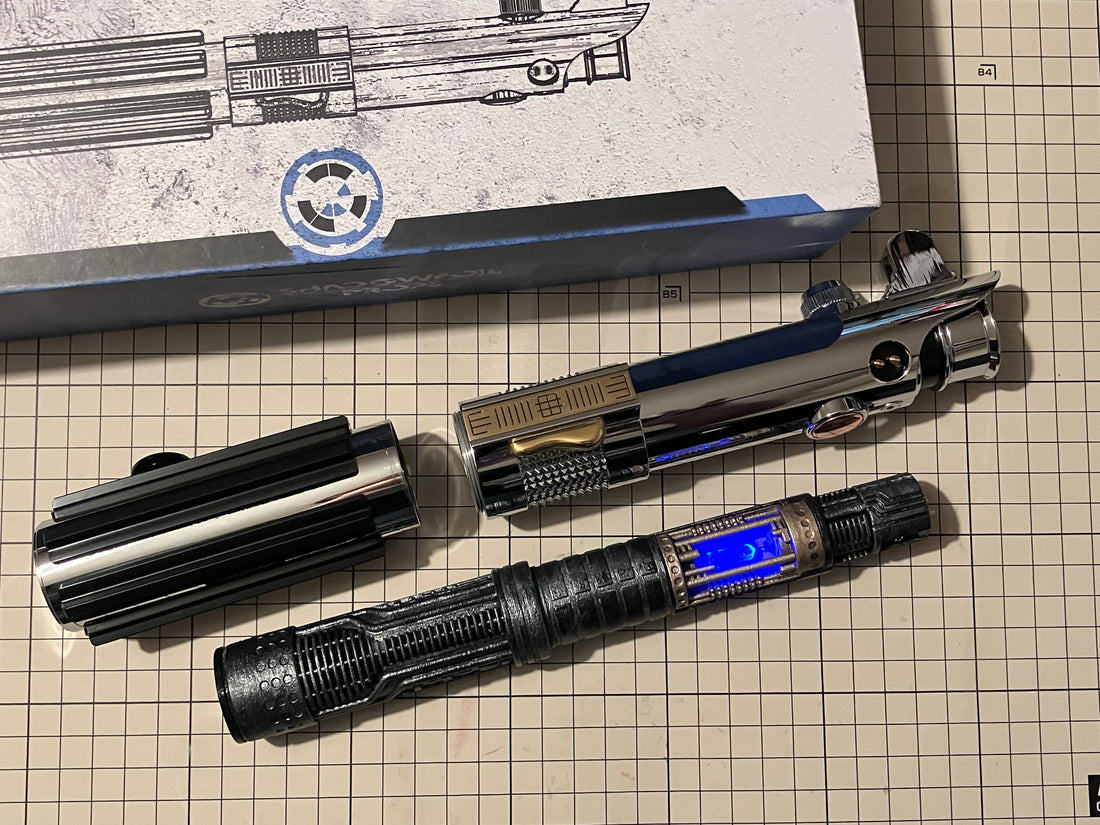

シャーシ(塗装後)。ウェザリングには主にアクリルガッシュの暗黒と、シルバーを使いました！

クリスタルは宝石店で買った天然水晶を使用。小さい水晶は意外とお買い得だったりします。また、動画では紹介し忘れていたのですがクリスタル上部に真鍮線を挿してディテールアップもしております。

スピーカーはSmugglersOutpostさんのダークサイドスピーカー28mmを使用。人気なスピーカーなのですが、このシャーシの場合は工夫しないとうまく扱えないんです。それでも使いたかったので...専用パーツを新規設計、3Dプリンタで作成しました！スピーカーがヒルト本体にぶつかるのを防ぐカバーですね。

https://x.com/stwrs3/status/2065585014046433378?s=20

また、音の排出部分以外の空洞をこちらを使って塞ぎました。情報提供感謝致します！

シャーシ、バッテリーの入れ方

シャーシにアクセスする際は、グリップ部分を外してください。回すと外れます。

ヒルト内部にガイドロッド(出っ張り)がありますので、シャーシの溝に沿ってゆっくりシャーシを入れてください。出っ張りは起動ボタンの真下にありますので、起動ボタンと溝を同じ向きにして入れましょう。

バッテリーにアクセスする際はキルスイッチから電源をお切りください。

向きはーが上、＋が下です。シャーシ内部にーと＋の刻印があります。

絶対に間違えないようにお願いします。破損の原因になります。

また、サイズが同じでも保護回路なしのバッテリー、及びPSEマークのないバッテリーの使用は大変危険ですのでおやめください。最悪、火災の原因になり得ます。同様の理由で、膨らんだバッテリーや破損したバッテリーの使用もしないでください。

当店では、日本製のセルを使ったkeeppower18650(保護回路及びPSEマーク付き)を主に使用しております。万が一ショートや過充電が起きても、回路がストップします。付属しているバッテリー以外を使用する場合、ご相談頂ければ対応いたします。

シャーシが奥まで入り、バッテリーが正しく入っていることを確認できたら、グリップを再度取り付けます(遊ぶ際は事前にキルスイッチをオンにしてください)。

取り付けの際は締めすぎないようにしてください。

グリップを回すのが硬くなってきたら限界までは締めず、画像のように、カバーテックホイール(画像左部の赤丸)とコントロールボックス(右部の赤丸)が向き合う角度で止めます。

横から見て、画像のようにグリップとコントロールボックスの位置を揃えれば劇中の位置になります。

今回、使用したスピーカーの都合により位置調整をしております。締まる位置は通常品と異なりますため、シャーシが入っていない状態ですと劇中通りの位置で固定できません。シャーシを入れた状態でのみ正しい位置で固定されます。

また、ブレード挿入時はシャーシにアクセスしないでください。接続用のピンを痛めてしまいます。

操作方法

用語説明
  -短押し:ボタンを短く押す
  -長押し:ボタンを一秒間押して放す
  -ホールド:ボタンを押しっぱなしにする
  -(右/左)ツイスト:ヒルト本体を(右に/左に)捻る
  -クラッシュ:セーバーに衝撃を与える
  -ブラスト:ブラスター反射エフェクト
  -ロックアップ:鍔迫り合い時のエフェクト
  -ドラッグ:ブレードを地面に引き摺ったときのエフェクト
  -メルト:壁や扉を溶かすときのエフェクト
  -メニュー:(右/左)ツイストで項目を選択できる。起動ボタン短押しで決定。

起動 ボタン
  -短押し:ON/OFF メニュー時は決定

    -OFF時
        -長押し:トラック(BGM)選択/再生
        -ホールド(ON時は長押し):セリフ再生
            -ブレードを下に向けて操作(本体を傾ける):切替(フォース音声/セリフ音声)

        -サブボタンを押しながら短押し:バッテリー残量確認

サブ ボタン
  -OFF時
    -短押し:次のプリセットに移行
    -長押し:プリセットメニューを開く(サブボタンを押すと最初のプリセットが選択される)

    -起動ボタンを押しながら短押し:音量設定メニューを開く

  -ON時
    -短押し:オートエフェクトモード オン/オフ
        -オートエフェクトモード起動時
            ツイスト:切替(オートブラストモード/オートクラッシュモード)

    -ホールド + クラッシュ
        -通常:ロックアップ
        -ブレードを下に向けて操作(本体を傾ける):ドラッグ
        -ブレードを前方に突いて操作:メルト

ジェスチャー操作
　- ツイストオン、ツイストオフ対応

  - 起動ボタンまたはサブボタンを押しながら右/左にツイストするとUSERエフェクトを発動します。
    -USERエフェクト一覧
        -ON時  起動ボタン + 右ツイスト: USER1
        -ON時  起動ボタン + 左ツイスト: USER2
        -ON時  サブボタン + 右ツイスト: USER3
        -ON時  サブボタン + 左ツイスト: USER4

        -OFF時 起動ボタン + 右ツイスト: USER5
        -OFF時 起動ボタン + 左ツイスト: USER6
        -OFF時 サブボタン + 右ツイスト: USER7
        -OFF時 サブボタン + 左ツイスト: USER8

    今回は USER2 / USER5 / USER6 がUSERエフェクトとして定義されています。

プリセット一覧
  - RotS:USER2,5,6対応
  - Hero:カスタムエフェクトなし
  - Villain:カスタムエフェクトなし
  - Obi-Wan:カスタムエフェクトなし
  - Ahsoka:USER2,6対応

補足
  - ジェスチャー機能のオン/オフ切替方法:
    - OFF状態でクラッシュすると、ブレードの角度に応じてジェスチャー機能のオン/オフを切り替えます。
      - ブレードを下向きにした状態（本体を傾ける）でクラッシュすると、ツイストオン/オフの有効/無効が切り替わります。
      - 切替時に音声プロンプトで「Gestures On/Off」が再生されます。



USERエフェクトには、自分が製作した

「劇中再現エフェクト」

と

「カラーチェンジエフェクト」

が収録されております。下記動画の冒頭で各エフェクト、ギミックを確認できますので、ぜひご覧ください！



紹介は以上になります。

ご依頼いただきありがとうございました！



朗報！！！

先着一名様限定で、こちらと同じ作品を製作いたします！近日中に値段含め製作依頼ページに掲載いたしますので、チェックの方よろしくお願いします！※それなりに高いです

ではまた！MTFBWY!
